NX Hipot+

NX-Hipot-Tester-and-nxhipot-combo
Dynalab NX Hipot
Dynalab NX Hipot Tester
Hipot+ Exp front
  • 1000VAC/1500VDC Prueba de Hipot
  • Operación independiente
  • Admite transferencia de archivos de red y reportes
  • Prueba precisa de componentes
  • Acceso de seguridad con llave
  • Creado para entornos industriales complejos
  • Pruebas de hasta 2,048 puntos de prueba

El Probador NX Hipot+ es un probador de bajo costo, capaz de operar de forma independiente y con múltiples funcionalidades, que ofrece hasta 2,048 puntos de prueba. El poderoso software Editor NX se utiliza para crear programas únicos para validar con éxito todos los parámetros del arnés eléctrico y electromecánico. Este probador es compatible con todos los accesorios Dynalab NX, como impresoras, escáneres, puertos de control y mucho más. El Probador NX Solo admite comunicaciones de red con el Servidor NX para transferencias de archivos de forma eficiente y recopilación de datos avanzada.

¡Para aplicaciones de prueba que abarcan desde lo simple hasta lo complejo, los Probadores NX ofrecen más funciones que la competencia a un precio más bajo!

ItemEspecificaciones
Rango Hipot50 VDC – 1500 VDC (± 5%)
50 VAC – 1000 VAC (± 5%) (Opcional, especifique con el sufijo "-AC")
Rango de Resistencia de Aislamiento5 MΩ – 1 GΩ (± 10%)
ConexionesContinuidad:
0.1 Ω - 10 Ω (±0.1Ω)
10 Ω - 500KΩ (±1%)
500KΩ - 2MΩ (±5%)

Cortos:
1KΩ - 2MΩ (± 20%)
ComponentesResistencias:
0.1 Ω -10 Ω (±0.1Ω)
10 Ω - 500KΩ (±1%)
500KΩ - 2MΩ (±5%)

Diodos:
Verificar para una adecuada orientación

Capacitores:
100pF - 100,000uF (±2% to ±20%, ±10pF basado en el tipo de capacitores)
Modo de 4 Cables (Kelvin)0.005 Ω - 100 Ω (±1%, ±0.005 Ω)
Prueba de RelevadoresCapaz de probar relevadores energizados
Método de PruebaUtiliza circuitos electrónicos patentados diseñados para validar las conexiones del programa NX Editor.
Voltaje de PruebaEl voltaje de la prueba es definido por el Probador NX para obtener mediciones óptimas. El voltaje no excederá los 14VDC y no es configurable por el usuario.
Amperaje de PruebaEl amperaje de la prueba es definido por el Probador NX para obtener mediciones óptimas. El amperaje no excederá los 5mA DC y no es configurable por el usuario.
Velocidad de Prueba1 segundo por 1024 puntos de prueba (sólo continuidad)
3 segundos por 1024 puntos de prueba (continuidad y cortos)
9 segundos por 128 puntos de prueba (Hipot)
VisualizaciónLos errores son mostrados usando el nombre del conector, el nombre y color del cable involucrado. Resultados se muestran en una pantalla de 4-líneas x 20 caracteres.
SonidosProvee gran variedad de sonidos, programables para notificar errores u otros eventos.
Almacenamiento de ProgramasAproximadamente de 150 a 250 programas de prueba que contienen menos de 256 puntos de prueba. El almacenamiento de archivos se reducirá con programas que contengan recuentos de puntos de prueba más altos. 3,3 MB de tamaño de memoria interna.
Puerto de ControlConecta el Módulo de Puerto de Control opcional para controlar dos salidas y monitorear una entrada.
Puertos SerialesDos puertos seriales RS-232 para conectar impresoras, escáneres de códigos de barras, pantallas adicionales o el Sistema de Control Modular. Dos puertos RS-232 adicionales están disponibles con la tarjeta de comunicación opcional.
Puerto de RedPuerto de red para permitir la comunicación al Servidor NX para transferencias de archivos de programas y reportes avanzados. Disponible con la tarjeta de comunicación (100 Mbps) opcional.
Interfase de Puntos de PruebaConector DIN (96 posiciones, 32 utilizadas).
Electricidad de EntradaUsa una fuente de poder externa de 100 – 240VAC, 50-60Hz, 30W máx. La fuente de poder provee al Probador NX de 15VDC.
Capacidad de Puntos de Prueba64 - 2048 puntos de prueba (Incremento de 64 puntos de prueba).
Tamaño (An x P x Al)Unidad de Pantalla: 10.7” x 2” x 3.8” (27.2 cm x 5.1 cm x 9.7 cm)
Unidad Base: 9.5” x 6.4” x 8.6” (24.2 cm x 16.3 cm x 21.9 cm)
Módulo de Expansión: 9.5” x 6.4” x 6.1” (24.2 cm x 16.3 cm x 15.5 cm)
PesoUnidad de Pantalla: 2.5 lbs (1.2 Kg)
Unidad Base: 13.8 lbs (6.3 Kg)
Módulo de Expansión: 9.8 lbs (4.5 Kg)
Parámetros de operaciónTemperatura: 32– 122 grados F (0– 50 grados Celsius)
Humedad: 75% sin condensación
GarantíaUn año en piezas y mano de obra
CertificationesCertificado CE

Cable Discreto para Hipot

El Cable Discreto para Hipot consiste en 32 cables individuales de calibre 22 AWG, de 6 pies (1.8 m) de largo, listo para ser conectado a los bloques y pines de prueba. Leer más

Conector de Cable Discreto Hipot

El Conector de Cable Discreto Hipot puede ser utilizado para construir su propia Interfase con cables suministrados por el cliente. Terminales soldados, no requiere herramienta. Leer más

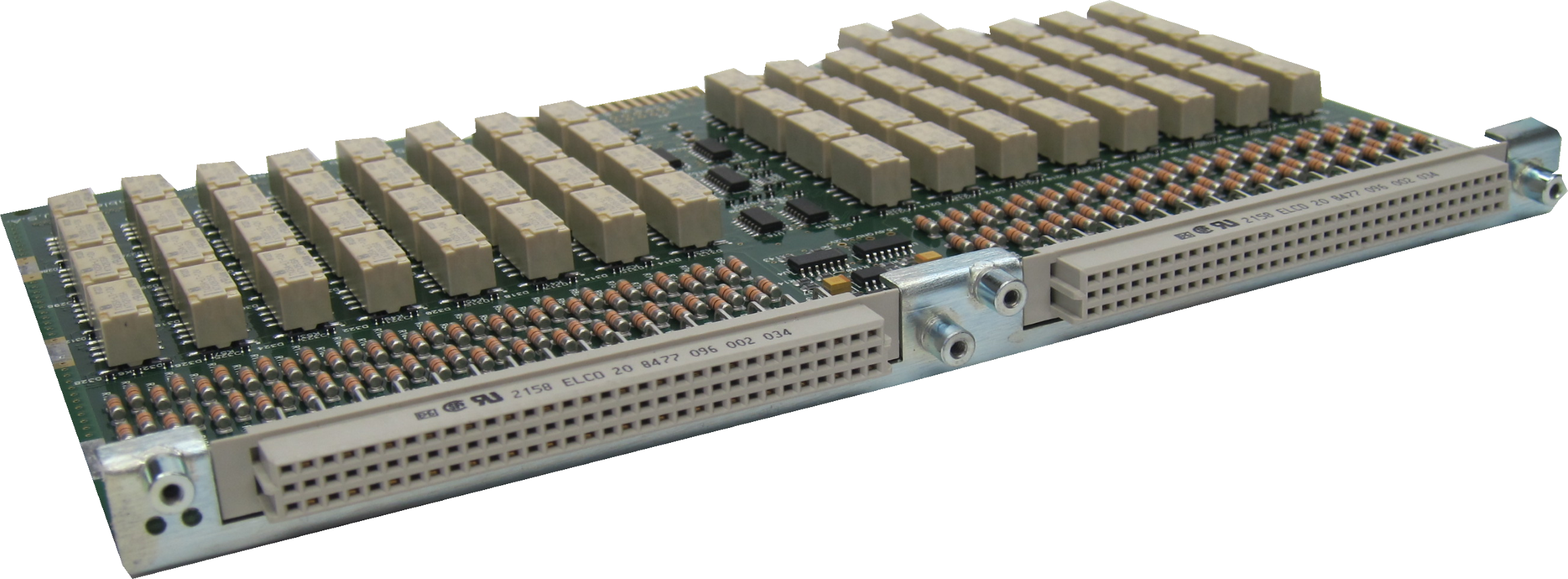

Hipot Test Point board

Tablilla de Puntos de Prueba para Hipot

Cada Tablilla provee de 64 puntos de prueba a cualquier Probador NX que tenga espacio disponible. Número de Parte: 5-4006

Communication Board

Tablilla de Comunicaciones

Agrega dos puertos seriales RS-232 para conectarse a una impresora o escáner, y un puerto de red (100 Mbps) para conectarse al Servidor NX.  Numero de Parte: 5-4011

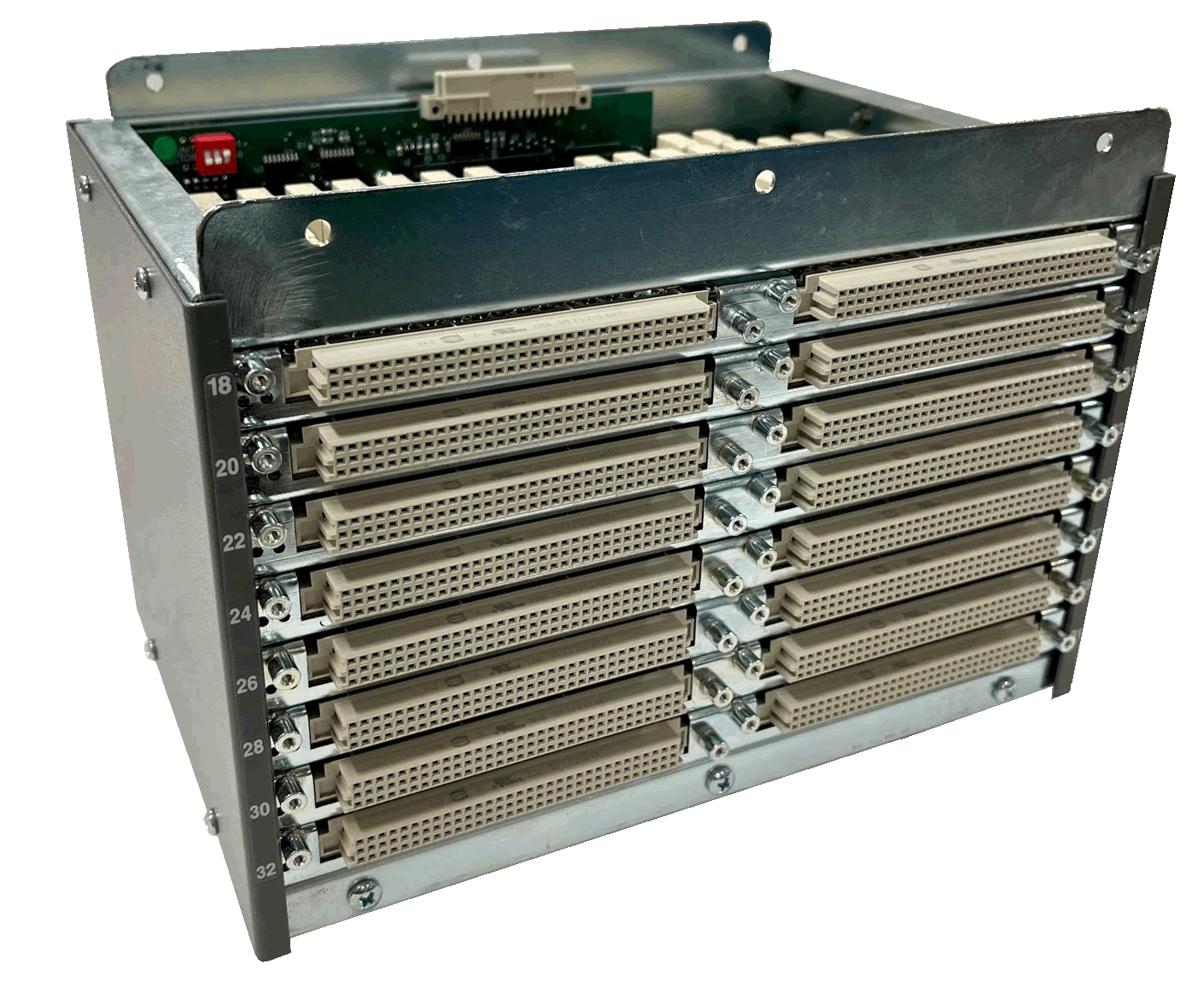

Modulo de Expansión para Hipot

Provee la habilidad de acomodar 8 tablillas de puntos de prueba adicionales para un Probador NX Hipot+. Leer más

Mejore las capacidades gráficas y reportes del Probador NX con el software NX View.

NX View
NX View
Reporting

Seleccione el número de pieza que corresponde al número de puntos de prueba requeridos (¿Cómo calcularlos?)

# ParteDescripción
7-0256-0Probador NX Hipot+ con 256 Puntos de Prueba
7-0512-0Probador NX Hipot+ con 512 Puntos de Prueba
7-0768-0Probador NX Hipot+ con 768 Puntos de Prueba
7-1024-0Probador NX Hipot+ con 1,024 Puntos de Prueba

Cambie el número de parte para especificar la cantidad de puntos de prueba en incrementos de 64 puntos (Ejm: 7-1536-0 contiene 1,536 puntos de prueba)

Opción Hipot 1000 VAC
Para ordenar esta opción, añadir -AC al final del número de parte (Ejm: 7-256-0-AC).
Opción de Tablilla de Comunicaciones
Agrega dos puertos seriales RS-232 para conectarse a una impresora o escáner, y un puerto de red para conectarse al Servidor NX. Para ordenar un Probador con esta opción, reemplaza el último dígito del número de parte con "1" (Ejm: 7-0512-1).
Software NX View
Aplicación que mejora la experiencia del usuario con información adicional, gráficos, almacenamiento de programas y reportes. Leer más
