Soluciones

Los Probadores Dynalab NX ofrecen una amplia gama de soluciones para la industria de arneses eléctricos. A continuación se describen algunas de estas soluciones y sus beneficios.

label printing

Impresoras de Etiquetas

Los Probadores NX pueden ser programados para imprimir una etiqueta cada vez que un arnés pasa todas las pruebas. Esto proporciona un excelente mecanismo de control de calidad, para asegurarse de que sólo arneses correctos sean etiquetados. Datos dinámicos pueden ser impresos, como la fecha, la identificación del operador, y el número de parte, así como también datos estáticos, como por ejemplo el nombre y logotipo de la compañía. Las impresoras de etiquetas compatibles están disponibles en Dynalab. Leer más

Bar Code Laser Scanner

Escáner de QR/Código de Barras

Los Probadores NX pueden recibir la entrada de un código de barras o QR a través de un escáner e iniciar automáticamente el programa de prueba deseado, bien sea desde un medio de almacenamiento local o desde un servidor NX. La entrada de un código de barras o QR también puede ser utilizada para comunicar datos a imprimir, como la identificación del operador, número de lote, número de parte del producto, etc. Leer más

Supervisor Key

Seguridad

Cada Probador NX está equipado con un puerto, accesible desde el panel frontal. Este puerto acepta el uso de una Llave de Supervisor que desbloquea el acceso a los menús de configuración, permite la finalización de un programa y activa el puerto de control. La llave de Supervisor puede ser utilizada para abortar una prueba en progreso y remover el arnés defectuoso del tablero.

Dynalab ofrece una función de seguridad opcional para el Software NX Editor y NX View, que requiere verificación de identificación del usuario y contraseña para obtener acceso a los privilegios de edición del programa. Esta característica utiliza un archivo único de seguridad para validar la autorización del usuario para toda una locación o empresa. Leer más

Control Port Module

Dispositivos de Control Externo

Los Probadores NX son capaces de interactuar con dispositivos externos activando contactos de salida de control. Adicionalmente, los Probadores NX pueden ser programados para responder a entradas desde dispositivos externos. Para soportar estas funciones, Dynalab ofrece el Módulo de Puerto de Control (1 entrada / 2 salidas) o el Sistema de Control Modular (hasta 64 entradas/salidas). Leer más

Reporte de Datos

Los Probadores NX pueden emitir reportes de datos por cada arnés eléctrico. Los datos pueden incluir número de serie, número de parte, identificación del operador, hora y fecha, y muchos otros atributos. También se puede emitir el valor de la resistencia de cada circuito. Los reportes pueden ser impresos, enviarse al Servidor NX, almacenarse en la tarjeta de memoria, o guardarse en una hoja de cálculo o un archivo plano. Leer más

Pruebas de Componentes

Los Probadores NX pueden ser programados para probar resistencias, condensadores, diodos, termistores. También está disponible una prueba de componentes genéricos, para ampliar la flexibilidad de las pruebas de componentes en los Probadores NX.

Prueba de Relevador

Muchos arneses de cables automotrices contienen relevadores. Los Probadores NX admiten pruebas de activación de relevadores donde cada relevador es energizado para validar el funcionamiento adecuado.

Prueba de Hipot

Los Probadores NX Hipot están disponibles para sólo DC o AC/DC, para probar la resistencia dieléctrica y la resistencia de aislamiento. Estos probadores también son capaces de realizar pruebas de continuidad y cortos en bajo voltaje, para proporcionar una solución de prueba completa.

Detección de Conexiones Intermitentes

Los Probadores NX pueden probar continuamente en busca de intermitencias de aperturas y cortos mientras que el operador flexiona el arnés de cables. La duración de la prueba se puede especificar como duración de tiempo fijo, número de ciclos de prueba o hasta que el operador termine la prueba.

Creación de Programa de Prueba Específico VIN

Los entornos de fabricación de arneses eléctricos VIN requieren que se genere automáticamente un programa de pruebas único para cada arnés, en función de las características y los códigos incluidos en el arnés. Dynalab tiene una solución para soportar este escenario.

Control Centralizado y Reportes

Dynalab NX Server permite controlar y monitorear los Probadores NX, así como ver reportes de datos de todos los Probadores NX presentes en la red, a través de una interfaz web simple pero muy potente. Leer más

LED Solutions Connector Pinnings

Solución Guiada por LED

Dynalab tiene una solución para ensamblar cables en conectores que utilizan un método de inserción de cable empuje – clic – jale. La solución de Dynalab guía al operador indicando el compartimiento de piezas desde el cual deberá seleccionar el cable, iluminando un LED para resaltar la cavidad en el conector, validando el asentamiento adecuado del pin del conector a través de una prueba de jalón y probando la continuidad. Leer más

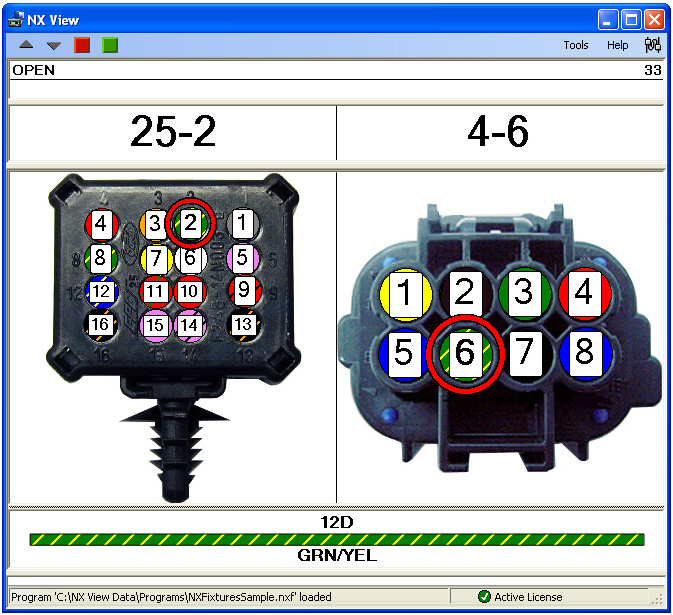

Integración Probador-Computador

El software NX View reside en un computador y se integra a la perfección con un Probador NX para proporcionar una potente herramienta gráfica al usuario, capaz de emitir imágenes de conectores, para mostrar al operador cuáles conectores y cavidades están asociadas con condiciones de error. Además, el software NX View muestra todos los errores del arnés eléctrico que está siendo probado en una ventana individual. El software NX View puede mostrar una imagen del tablero, resaltando los bloques asociados a una condición de error. Se mostrarán instrucciones, mensajes personalizados, documentos de ayuda para producción o videos; todo lo que se pueda mostrar en un navegador web se puede mostrar en NX View. Esto permite a los operadores ser más efectivos en el manejo de condiciones específicas de error u operaciones de ensamblaje. El software NX View tiene una recopilación de datos incorporada y puede almacenar datos de reportes en una hoja de cálculo, archivo PDF o archivo plano. Leer más

Modo Alarma

El Probador NX puede ser programado para ingresar al Modo Alarma cada vez que se haya retirado un arnés del tablero antes de que se haya completado la prueba. El Modo Alarma cancela la prueba, emite un sonido de alarma continua y muestra un mensaje indicando que el arnés fue removido antes de tiempo. Este comportamiento continua hasta que una persona autorizada con una Llave de Supervisor deshabilita el Modo Alarma. El Modo Alarma no puede ser deshabilitado de ninguna otra manera. Esto proporciona un excelente método para garantizar que todos los cables del arnés se prueben por completo.

LED Test Point Boards

Iluminación de LEDs en las Fixturas

Los Probadores NX son capaces de iluminar los LEDs montados en las fixturas mientras se prueba el arnés. Existen dos modos disponibles: iluminar los LEDs de las fixturas asociadas a la condición de error, o iluminar todos los LEDs de las fixturas que tenga conexiones sin resolver.

Importación de Datos

El software NX es capaz de importar información relevante de diseño de arneses eléctricos desde una variedad de fuentes de datos externos, para acelerar así el desarrollo del programa de prueba. Leer más
