NX Pro
- Operación independiente
- Admite transferencia de archivos de red y reportes
- Prueba precisa de componentes
- Acceso de seguridad con llave
- Creado para entornos industriales complejos
- Pruebas de hasta 512 puntos de prueba
El Probador NX Pro es un probador de bajo costo, capaz de operar de forma independiente y con múltiples funcionalidades, que ofrece hasta 512 puntos de prueba. El poderoso software Editor NX se utiliza para crear programas únicos para validar con éxito todos los parámetros del arnés eléctrico y electromecánico. Este probador es compatible con todos los accesorios Dynalab NX, como impresoras, escáneres, puertos de control y mucho más. El Probador NX Solo admite comunicaciones de red con el Servidor NX para transferencias de archivos de forma eficiente y recopilación de datos avanzada.
¡Para aplicaciones de prueba que abarcan desde lo simple hasta lo complejo, los Probadores NX ofrecen más funciones que la competencia a un precio más bajo!
| Item | Especificaciones |
| Conexiones | Continuidad: 0.1 Ω - 10 Ω (±0.1Ω) 10 Ω - 500KΩ (±1%) 500KΩ - 2MΩ (±5%) Cortos: 1KΩ - 2MΩ (± 20%) |
| Componentes | Resistencias: 0.1 Ω -10 Ω (±0.1Ω) 10 Ω - 500KΩ (±1%) 500KΩ - 2MΩ (±5%) Diodos: Verificar para una adecuada orientación Capacitores: 100pF - 100,000uF (±2% to ±20%, ±10pF basado en el tipo de capacitores) |
| Modo de 4 Cables (Kelvin) | 0.005 Ω - 100 Ω (±1%, ±0.005 Ω) |
| Prueba de Relevadores | Capaz de probar relevadores energizados |
| Método de Prueba | Utiliza circuitos electrónicos patentados diseñados para validar las conexiones del programa NX Editor. |
| Voltaje de Prueba | El voltaje de la prueba es definido por el Probador NX para obtener mediciones óptimas. El voltaje no excederá los 14VDC y no es configurable por el usuario. |
| Amperaje de Prueba | El amperaje de la prueba es definido por el Probador NX para obtener mediciones óptimas. El amperaje no excederá los 5mA DC y no es configurable por el usuario. |
| Velocidad de Prueba | 1 segundo por 1024 puntos de prueba (sólo continuidad) 3 segundos por 1024 puntos de prueba (continuidad y cortos) |
| Visualización | Los errores son mostrados usando el nombre del conector, el nombre y color del cable involucrado. Resultados se muestran en una pantalla de 4-líneas x 20 caracteres. |
| Sonidos | Provee gran variedad de sonidos, programables para notificar errores u otros eventos. |
| Almacenamiento de Programas | Aproximadamente de 150 a 250 programas de prueba que contienen menos de 256 puntos de prueba. El almacenamiento de archivos se reducirá con programas que contengan recuentos de puntos de prueba más altos. 3,3 MB de tamaño de memoria interna. |
| Puerto de Control | Conecta el Módulo de Puerto de Control opcional para controlar dos salidas y monitorear una entrada. |
| Puertos Seriales | Dos puertos seriales RS-232 para conectar impresoras, escáneres de códigos de barras, pantallas adicionales o el Sistema de Control Modular. Dos puertos RS-232 adicionales están disponibles con la tarjeta de comunicación opcional. |
| Puerto de Red | Puerto de red para permitir la comunicación al Servidor NX para transferencias de archivos de programas y reportes avanzados. Disponible con la tarjeta de comunicación (100 Mbps) opcional. |
| Interfase de Puntos de Prueba | Conectores de tarjeta de 64 pines. |
| Electricidad de Entrada | Usa una fuente de poder externa de 100 – 240VAC, 50-60Hz, 30W máx. La fuente de poder provee al Probador NX de 15VDC. |
| Capacidad de Puntos de Prueba | 128 - 512 puntos de prueba (incremento de 128 puntos de prueba) |
| Tamaño (An x P x Al) | 10.7” x 7.5” x 4” (27.2 cm x 19 cm x 9.7cm) |
| Peso | 6.6 lbs (3 Kg) |
| Parámetros de operación | Temperatura: 32– 122 grados F (0– 50 grados Celsius) Humedad: 90% sin condensación |
| Garantía | Un año en piezas y mano de obra |
| Certificationes | Certificado CE |
Interfase con Terminal de Bloque
El Terminal de Bloque y Cable Plano son utilizados para conectar el tablero de pruebas del cliente al Probador NX. Leer más
Interfase con Cable Discreto
El Cable Discreto es utilizado para conectar el tablero de pruebas del cliente al Probador NX. Leer más
Interfase con Cabezal para Cable Plano
El Cabezal para Cable Plano es utilizado para conectar el tablero de pruebas del cliente al Probador NX. Leer más
Tablilla de Puntos de Prueba
Cada Tablilla provee de 128 puntos de prueba a cualquier Probador NX que tenga espacio disponible. Número de Parte: 5-4002

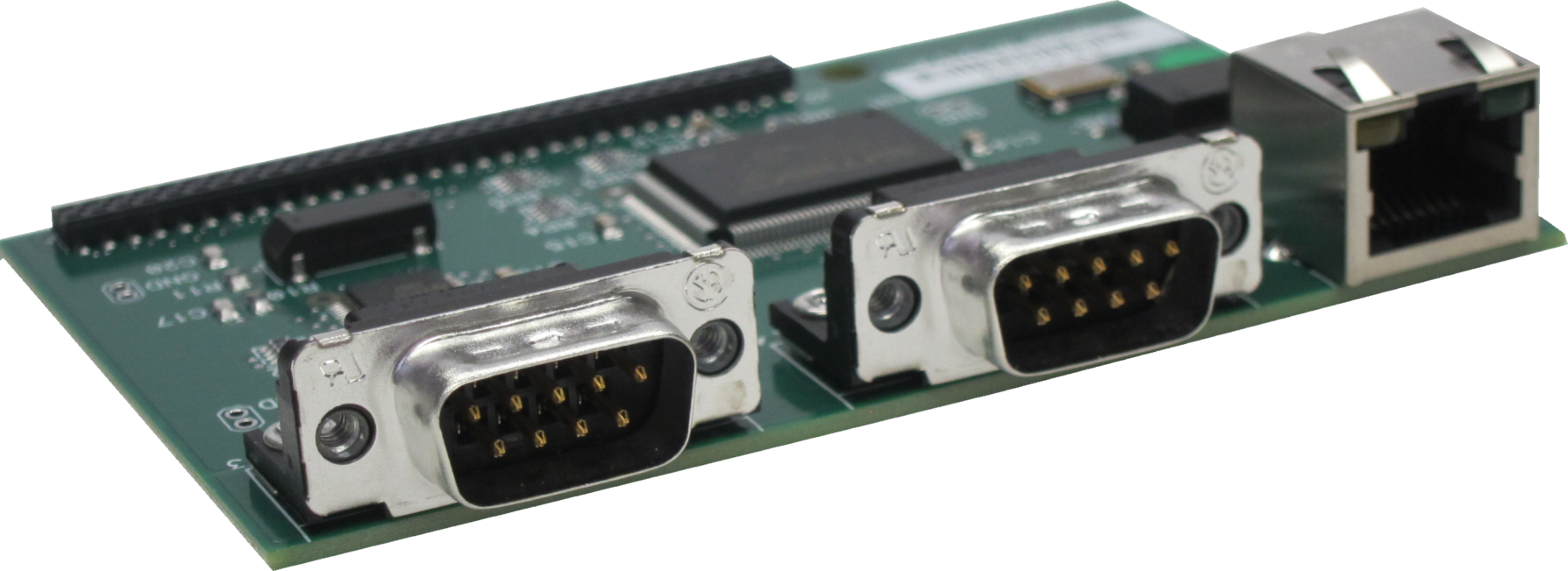

Tablilla de Comunicaciones
Agrega dos puertos seriales RS-232 para conectarse a una impresora o escáner, y un puerto de red (100 Mbps) para conectarse al Servidor NX. Número de Parte: 5-4011
Equipo de Conversión Pro a Pro+
Convierte un Probador NX Pro a NX Pro+. Número de Parte: 5-4020
Modulo de Expansión para NX Pro+
Provee la habilidad de acomodar 8 tablillas de puntos de prueba adicionales para un Probador NX Pro+. Leer más
Mejore las capacidades gráficas y reportes del Probador NX con el software NX View.
Seleccione el número de pieza que corresponde al número de puntos de prueba requeridos (¿Cómo calcularlos?)
| # Parte | Descripción |
| 2-128-0 | Probador NX Pro con 128 Puntos de Prueba |
| 2-256-0 | Probador NX Pro con 256 Puntos de Prueba |
| 2-384-0 | Probador NX Pro con 384 Puntos de Prueba |
| 2-512-0 | Probador NX Pro con 512 Puntos de Prueba |
| Opción de Tablilla de Comunicaciones |
| Agrega dos puertos seriales RS-232 para conectarse a una impresora o escáner, y un puerto de red para conectarse al Servidor NX. Para ordenar un Probador con esta opción, reemplaza el último dígito del número de parte con "1" (Ejm: 2-512-1). |
| Software NX View |
| Aplicación que mejora la experiencia del usuario con información adicional, gráficos, almacenamiento de programas y reportes. Leer más |
